Construyendo una antena omnidireccional con cable coaxial


En este COMO vamos a tratar de explicar paso a paso(6 en total) como construir una antena omnidirecional con solo un poco de cable coaxial. El modelo es una idea de Kepa Diez(aka WJ ) basada en otras antenas(como la de bulma ) y construida por Jon Latorre(aka JONKO)

Nota: Esta web esta en version beta :P Iremos mejorandola poco a poco.
Aparte de pulir errores me gustaria añadir una pequeña explicacion del porque de este diseño(esto le tocara a WJ) y como afinarla para distintas frecuencias(o canales). Tambien incluire alguna comparativa con otras antenas conocidas.

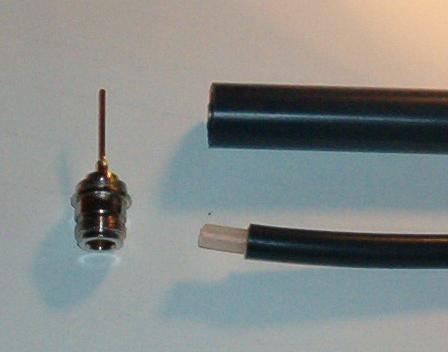

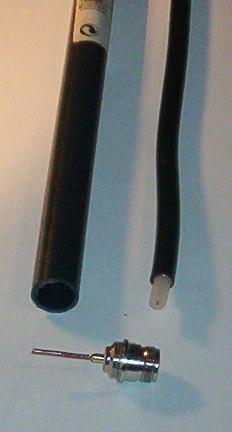

Materiales:

Lo primero a la hora de construir algo son los materiales y las herramientas. Una de las virtudes de esta antena es q necesita pocas y "sencillas" cosas:

Cable Coaxial
Por algo es una antena omnidireccional con coaxial :P
En el ejemplo mostrado se ha usado cable del tipo RG213.
Se eligio este cable(10mm de seccion) por su rigided ya
que se debe manter recto en vertical(mas o menos).

Conector N hembra
Emplearemos un N hembra del tipo de montaje en panel o chasis
Nos valdra cualquiera de los 2 modelos existentes. En las primeras
imagenes se muestra uno de tipo pasante. En el montaje final se muestra uno
de tipo montaje en chasis.

Tubo de PVC
La mision de este tubo es proteger y dar rigided a nuestra antena.
Concretamente se ha usado uno de 15mm de diametro interior
(valdra con menos, en funcion del cable elegido.)

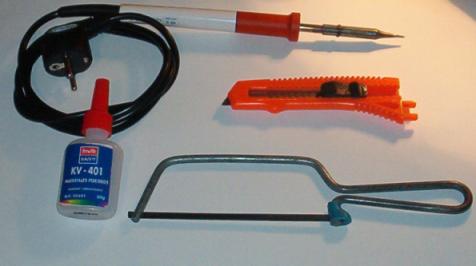

Herramientas:

Otro elemento fundamental. No necesitaremos mas que:

Cutter o Cuchilla
Para trozear la maya del coaxial. Tambien puede ser necesario un
alicate cortante para cortar el conductor interno del coaxial
(depende del cable empleado).

Soldador y estaño
Necesario para fijar el cable al conector N

Sierra
Para cortar el tubo de PVC.

Construccion:

Una vez reunido el material y las herramientas pasamos a construir la antena. Como hemos dicho 6 pasos bastaran.

Paso 1: Pelando el cable
Lo primero que deberemos hacer es pelar el cable coaxial a tramos regulares de 40mm. Solo debemos cortar el aislante exterior y la maya. Cada vez q cortemos una seccion de 40mm lo mejor es sacarla fuera del cable para trabajar mas agusto. Deberemos lograr 4+1 o 8+1 secciones en funcion de lo grande que queramos nuestra omni.
Paso 2: Soldando el cable al N
Procederemos ahora a soldar el cable interior del coaxial al N.

Paso 3: Soldando el desacoplador al N
Para construir el desacoplador soldaremos un tramo de 40mm al chasis del N y una vez bien fijado lo cortaremos hasta que tenga 30mm exactos.

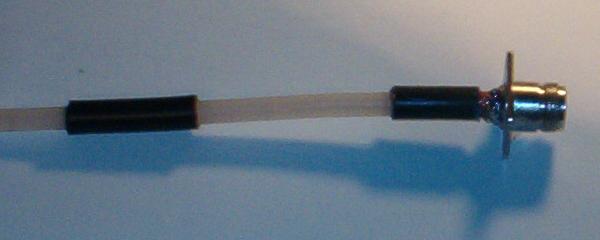

Paso 4: Introduciendo el primer elemento desfasadore
Introducimos un tramo de 40mm y lo ajustamos a 60mm del desfasador.
Paso 5:Montaje de todos los elementos
Tendremos que ir introduciendo los trozos de 40mm con un espaciado de unos 60mm(en funcion de la frecuencia q deseemos afinar). Una vez introducidos todos los desfasadores deseados(4 u 8) dejaremos un trozo de 60mm de cable interno y cortaremos el sobrante.Resumiendo:Desacoplador(30mm)+Trozo al aire(60mm)+Desfasador(40mm)+....+Desfasador(40mm)+Trozo al aire(60mm).La antena medira unos 49cm en caso de haber elegido usar 4 desacoplador o 90cm en caso de preferir 8 desacopladores.

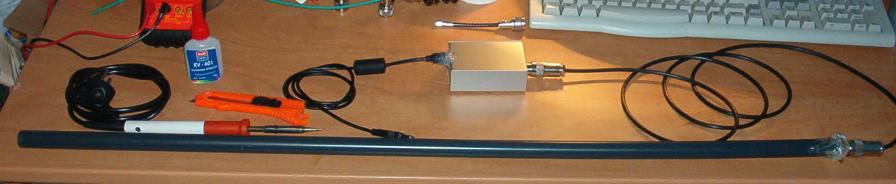

Paso 6:Montaje del tubo protector
Ya solo nos queda introducir la antena en el tubo de PVC que previamente habremos cortado a la medida. Para fijar el N al tubo se pueden utilizar distintos metodos(pegamento loctite o imilar es una buena ayuda). Si el conector empleado el del tipo pasante y el tubo es de 155mm de diamtro inteno ajustara olgadamente quedando muy firme( y estetico :P). Tambien habra que taponar la parte superior del tubo.


Y ya esta. Ya tenemos nuestra antena lista para usar.

Anexo, mini antena omnidireccional coaxial:

Una vez construida esta antena y habiendo modificado las tarjetas USR, nos vimos en la necesidad de algun tipo de antena pequeña y manejable para usar en lastarjetas cuando estas estaban en un portatil y no queriamos aguantar una antenacon su pigtail. Como teniamos cable de pigtail de sobra(M43, cuyo hilo centrales monohebra y por lo tanto bastante rigido) hicimos una prueba escalando el diseño de esta antena. La construccion de esta antena es si cabe mas sencillla aun. Necesitaremos un conector(SMA macho para cable en nuestro caso), un trozo de cable coaxial (semirigido mejor), cutter, soldador y alicates.

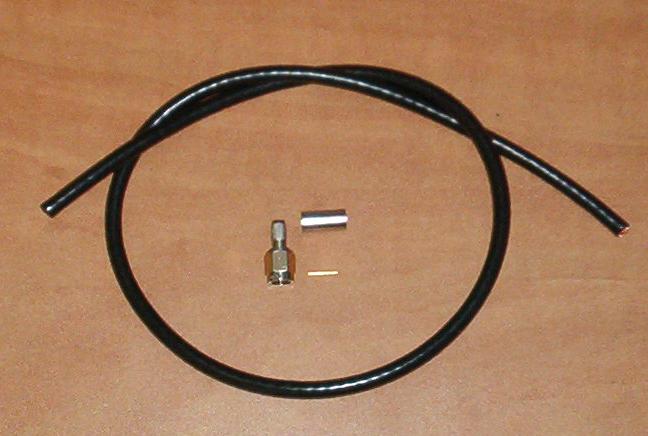

La construccion de esta antena es si cabe mas sencillla aun.Necesitaremos un conector(SMA macho para cable en nuestro caso), un trozo de cable coaxial(semirigido mejor), cutter, soldador y alicates(o crimpadora mejor). foto del material
En este caso como queremos una antena portable solo crearemos 2 elementos radiantes. Por lo tanto la composición será:
  1. 30mm de cable sin pelar(desacoplador)
  2. Media onda(+/-60mm) de cable sin maya, primer elemento radiador
  3. 40mm (media onda multiplicada por el factor de velocidad del cable,0,66) de cable entero(desfasador)
  4. Y finalmente otra media onda(+/-60mm) de cable pelado8solo el alma) como segundo elemento radiador

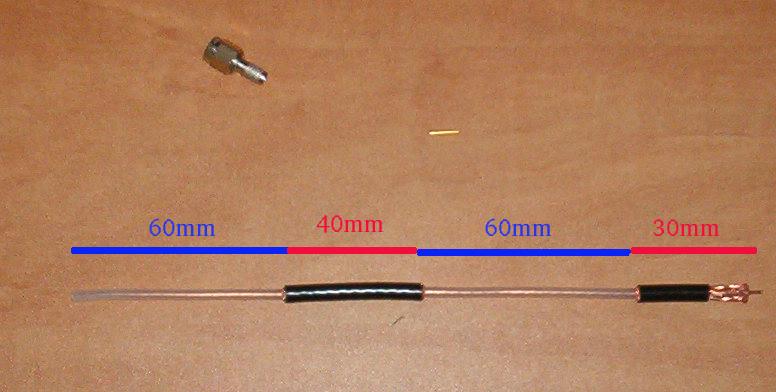

esquema del montaje

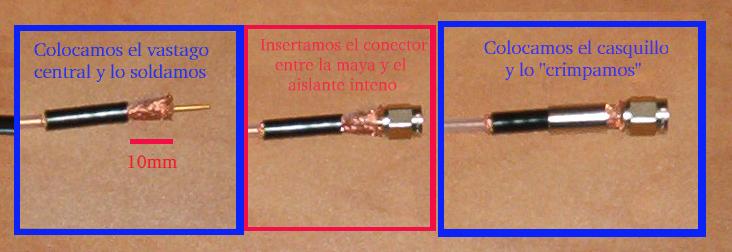

Ya solo nos falta colocar el conector en la antena. En nuestro caso usamos SMA machos de crimpar. Para colocarlos hay que dejar un milímetro de alma al aire y unos 10mm de malla sin protector(el conector trae unas breves pero claras explicaciones). montaje del conector SMA

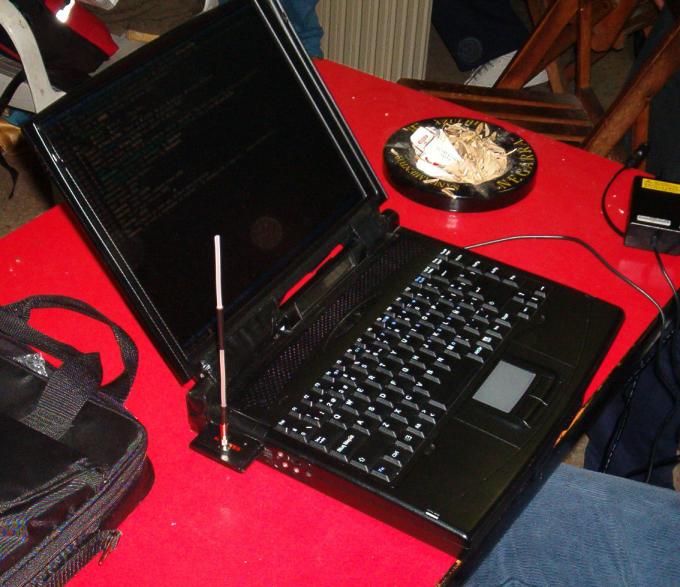

Y ya tenemos lista nuestra minantena. Los resultados de las mediciones nos dicen que logramos mejor señal con esta pequeña antena que con la antena interior original de la tarjeta. Eso si, en este caso la polarizacion sera vertical, no como con la antena interna que tiene una polarizacion muy leve.
